Belgijski schron do ognia bocznego Mu 19

Stanisław Boczewski

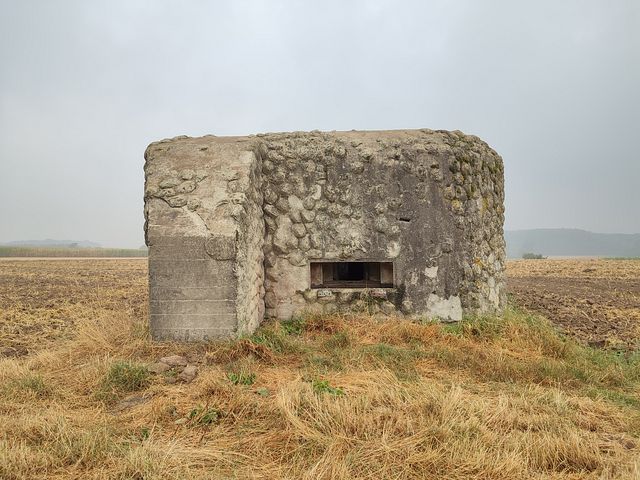

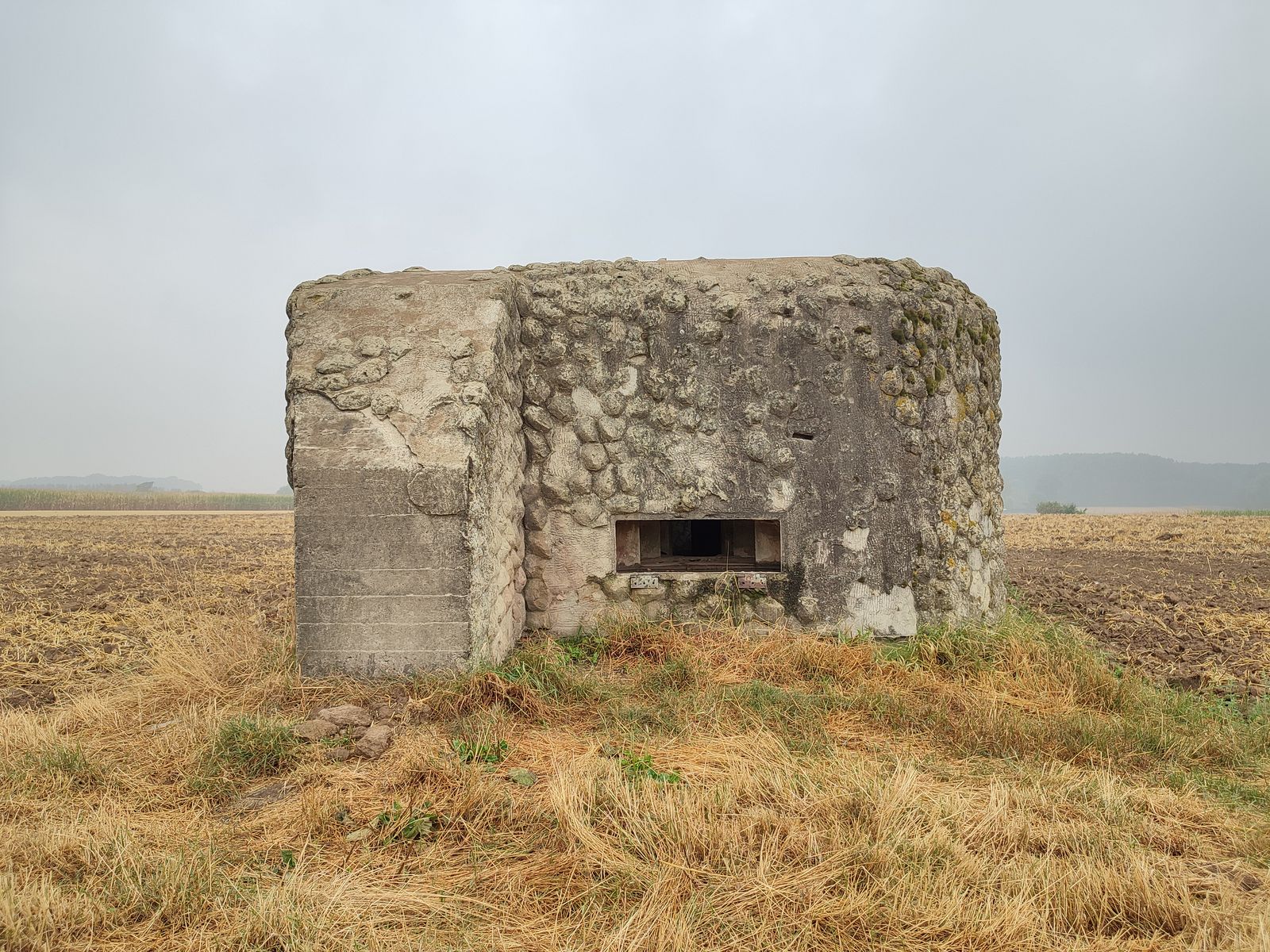

Fot. 01. Belgijski schron do ognia bocznego Mu 19 największego punktu oporu Muntekouter. Uwagę zwraca charakterystyczne maskowanie polegające na nierównomiernym otynkowaniu ścian – czym osiągnięto rozbicie konturów obiektu.

Niniejsze opracowanie dotyczy Belgijskiego schronu bojowego do ognia bocznego, wybudowanego w ramach Przedmościa Gandawskiego. Obiekt nie jest szczególnie oryginalny, lecz na jego podstawie jednak można zapoznać czytelnika z rozwiązaniami Belgijskiej szkoły fortyfikacyjnej oraz porównać konstrukcję z podobnymi wybudowanymi na terenie Polski.

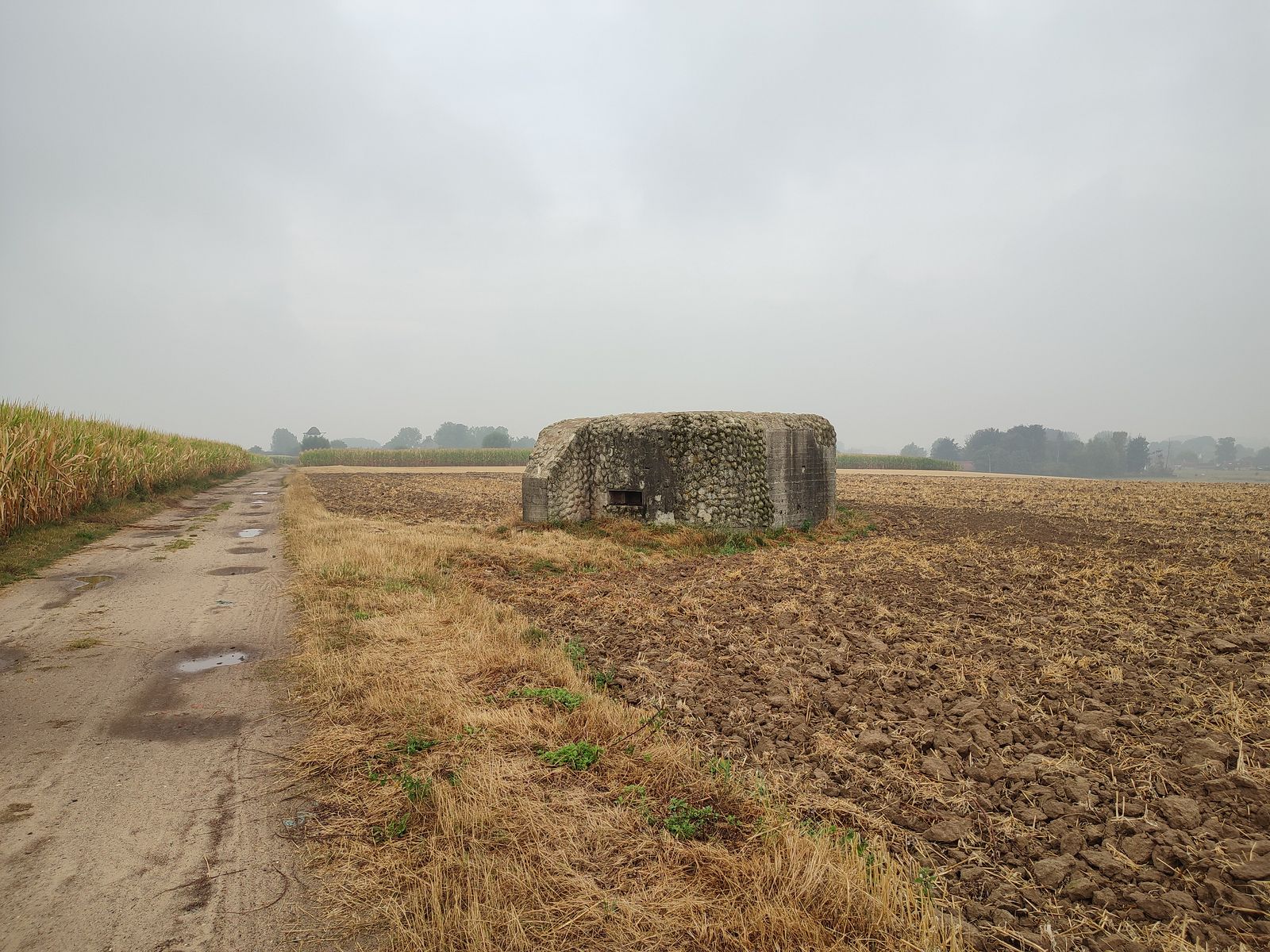

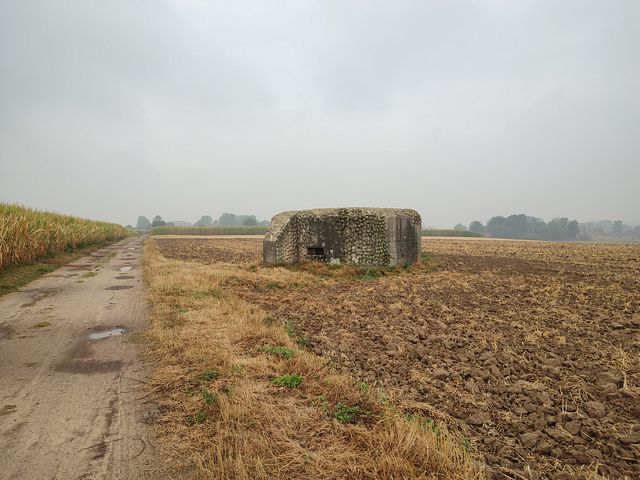

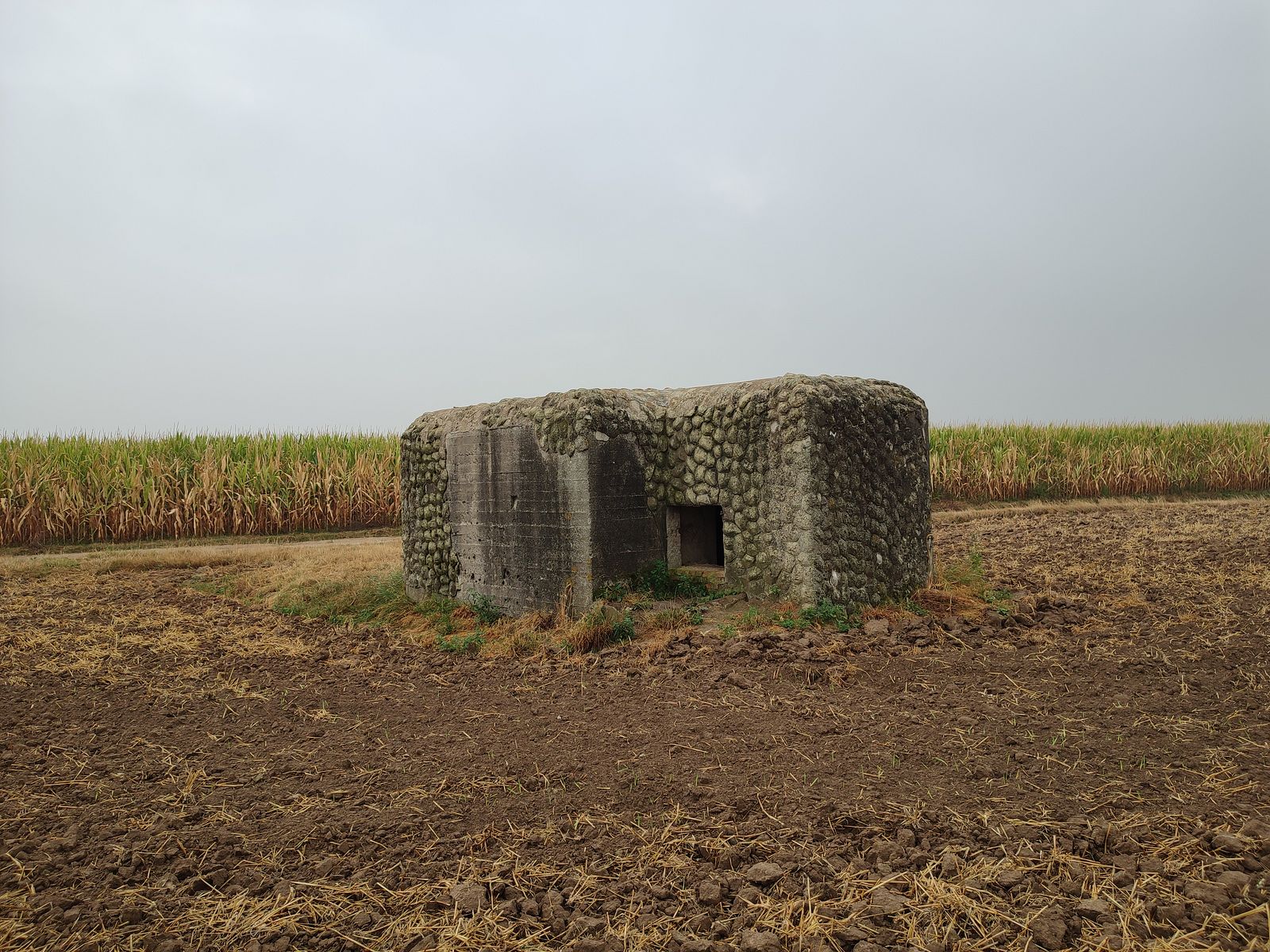

Fot. 02. Widok na obiekt od strony zapola na skrzydło punktu oporu, wyraźnie widoczny jest masywny orylon chroniący strzelnicę od ukośnego ognia z przedpola.	Fot. 03. Widok na wejście do obiektu, niestety ze zdemontowanymi drzwiami kratowymi. Przed wejściem znajdowała się studnia zabezpieczająca obiekt przed zalaniem – dziś niestety zasypana.

Przed pierwszą wojną światową rolę „Reduty Narodowej” dla Belgii, pełnić miała Twierdza Antwerpia. W okresie międzywojennym obszar ostatecznej obrony kraju znacznie powiększono. Rozciągał się on od ufortyfikowanej Antwerpii do rzeki Skaldy, dalej przez Gandawę do rzeki Leie, skąd kanałem przez Handzame i Yser kończąc się na wybrzeżu w Nieuwpoort. Cała linia została wytyczona w oparciu o cieki wodne. Jedynym fragmentem pozbawionym tego typu przeszkody było Przedmoście Gandawskie (Tete de Pont du Gent – TPG), które należało ufortyfikować. Struktura linii (przedmościa) była rozwinięciem tej pochodzącej z pierwszej Wojny Światowej. Forty (które zresztą z początku planowano) zostały zastąpione przez dwa Gniazda Oporu (weerstandsnesten), teoretycznie zdolne do obrony okrężnej nawet po przełamaniu właściwej linii. Pomiędzy wzniesionymi gniazdami oporu wybudowano zwykłą pozycję umocnioną, gdzie nasycenie schronami bojowymi było mniejsze i bardziej linearne. Dodatkowo za tą pozycją umieszczono linię wsparcia i linię tyłową (jednak z dużo mniejszym nasyceniem obiektami bojowymi). Ogółem wybudowano 228 schronów z tego 78 w dwóch gniazdach oporu. Były to obiekty uzbrojone zazwyczaj w broń maszynową (zdarzały się wyjątki w postaci armat przeciwpancernych 47mm oraz armat 75mm). Dodatkowo osadzono 35 kopuł obserwacyjnych. Wyróżnić można dwa typy schronów – obiekty lekkie takie jak opisywany w niniejszym opracowaniu obiekt, oraz schrony dużo większe wyposażone w wentylację, które opisać można by było jako ciężkie. Zakładano rozbudowę przeszkód przeciwpiechotnych (w obawie przed zniszczeniem plonów rozbudowy zaniechano), zaś przeszkodę przeciwpancerną stanowić miała linia „Bram Belgijskich”. W 1940 roku wszystkie bramy użyto do stworzenia ciągłej przeszkody na Linii KW.


Jednym z gniazd oporu był Weerstandsnest Muntekouter złożony z 25 schronów. Ryglował on ważną drogę Hundelgemsesteenweg do Gandawy. Schrony uzbrojono w 32 karabiny i 3 armaty 47mm (jedną polową). Dodatkowo osadzono 5 kopuł obserwacyjnych. Na prawym skrzydle wspomnianego gniazda oporu w drugiej linii ulokowano omawiany obiekt.

Schron Mu 19

Budowę schronu przeprowadziła firma „Societe d’Etudes et de Construction SA” w ramach projektu budowlanego (sezonu budowlanego) E. Budowa trwała 8 miesięcy od Kwietnia 1935 roku (dane dla całego projektu, nie zaś dla konkretnego obiektu gdzie czas budowy zależał od czynności przy wywłaszczaniu terenu pod budowę). Koszt schronu wyniósł 40.755,64 przedwojennych franków belgijskich (BFE).

Konstrukcja

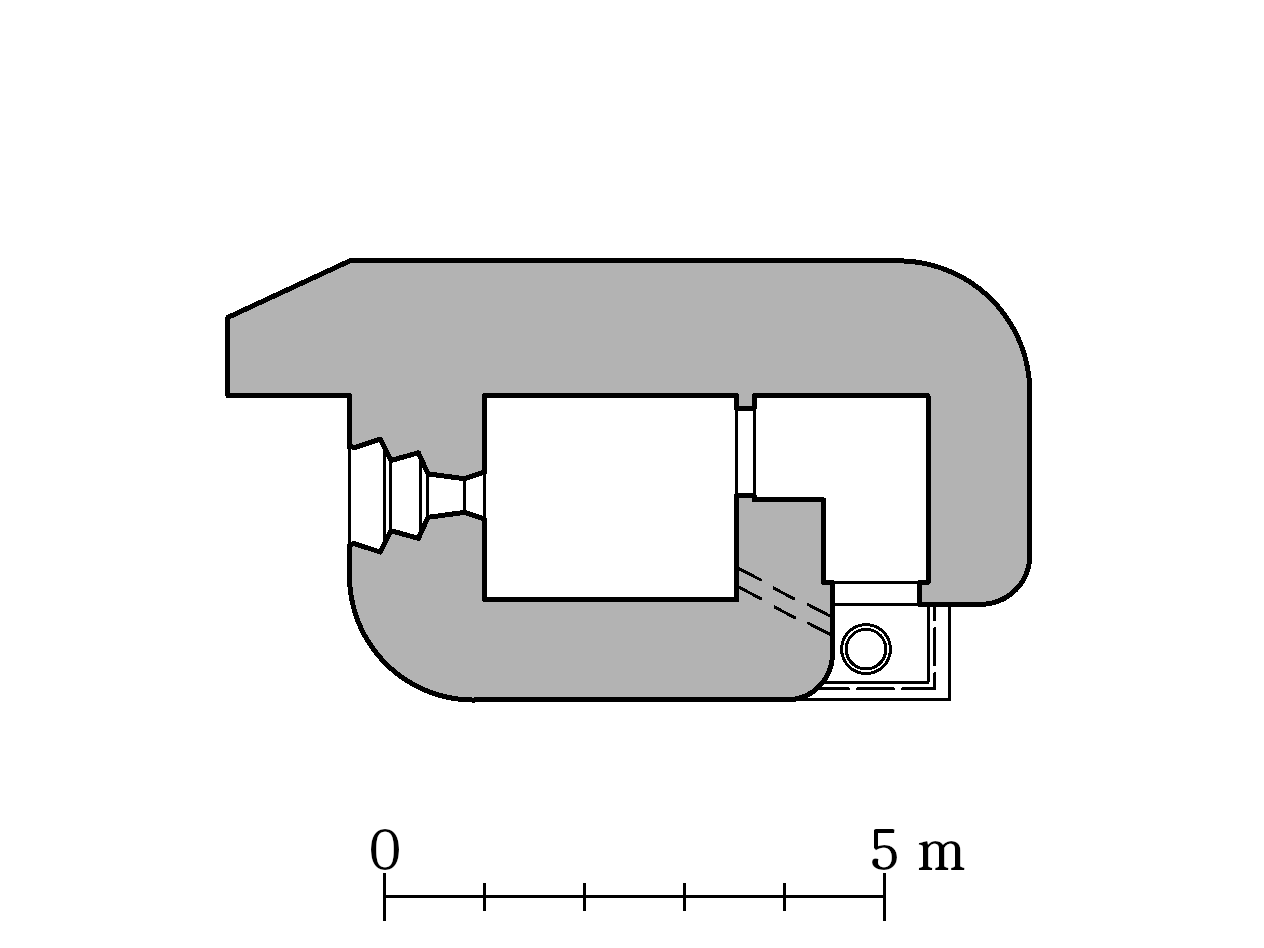

Obiekt stanowi lekki jednostronny schron do ognia bocznego dla broni maszynowej. Wejście załamane pod kątem 90 stopni umieszczono od strony zapola. Od ognia ukośnego, bądź czołowego strzelnica chroniona była masywnym orylonem, nie zastosowano okapu ochronnego. Schrony podobne układem stanowią obiekty Mu 2, Mu 4, Mu 7, Mu 16, Mu 17, Mu 18, Mu 23, Mu 24. Schron długi jest na 7,80 m i szeroki na 4,30 m. Orylon o długości 1,20 m ulokowano równolegle do osi strzelnicy. W bryle obiektu wyróżnia się wycięcie 1,10 m na 1,90 m gdzie ulokowano wejście. Grubość ściany czołowej wynosi 130 cm, podobnie jak grubość ściany ze strzelnicą. Pozostałe ściany mają grubość 100 cm, jedna wewnętrzna stanowiąca załamanie wejścia ma grubość 90 cm. Strop ma grubość 130 cm, fundament ma grubość 50 cm, dodatkowo warto wspomnieć iż ściana czołowa została przedłużona 80 cm poniżej fundamentu co chronić miało od podjechania pocisku. Odporność schronu określona została na ciągły ostrzał pociskami 155 mm bądź pojedyncze trafienie pociskiem 220 mm. Krawędzie zostały zaoblone – w przypadku stropu na 0,40 m zaś ściany na 0,50 m. Zbrojenie prowadzono na wzór francuski gdzie siatka zbrojeniowa 20 mm i 15 mm położona była na zewnątrz i na wewnątrz ściany, nie zaś w sposób przestrzenny jak miało to miejsce w fortyfikacji niemieckiej. Przed wejściem zlokalizowano ceglaną studnię z betonowym dnem gdzie umieszczono studzienkę opadową (jak pokazał czas, ochrona przed podtopieniem była niewystarczająca i już przed wojną pojawiały się liczne skargi na zalegającą we wnętrzu schronów wodę). Studzienka znajdowała się poniżej poziomu gruntu stąd konieczne było wykonania zejścia po drabince klamrowej aby wygodnie dostać się do otworu wejściowego. Ochronę przeciwodłamkową wnętrza schronu wykonano układając pod stropem arkusze blachy falistej.

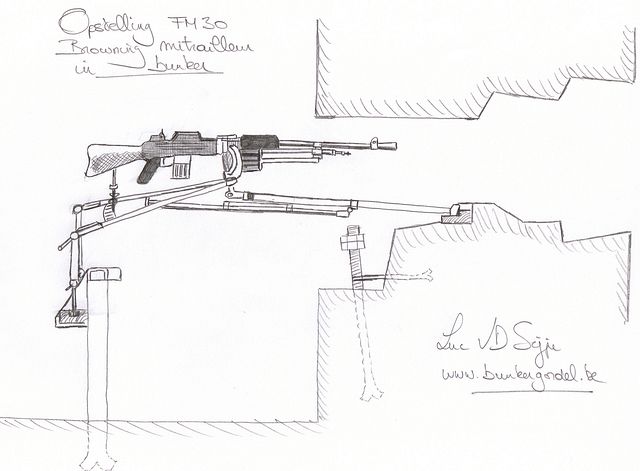

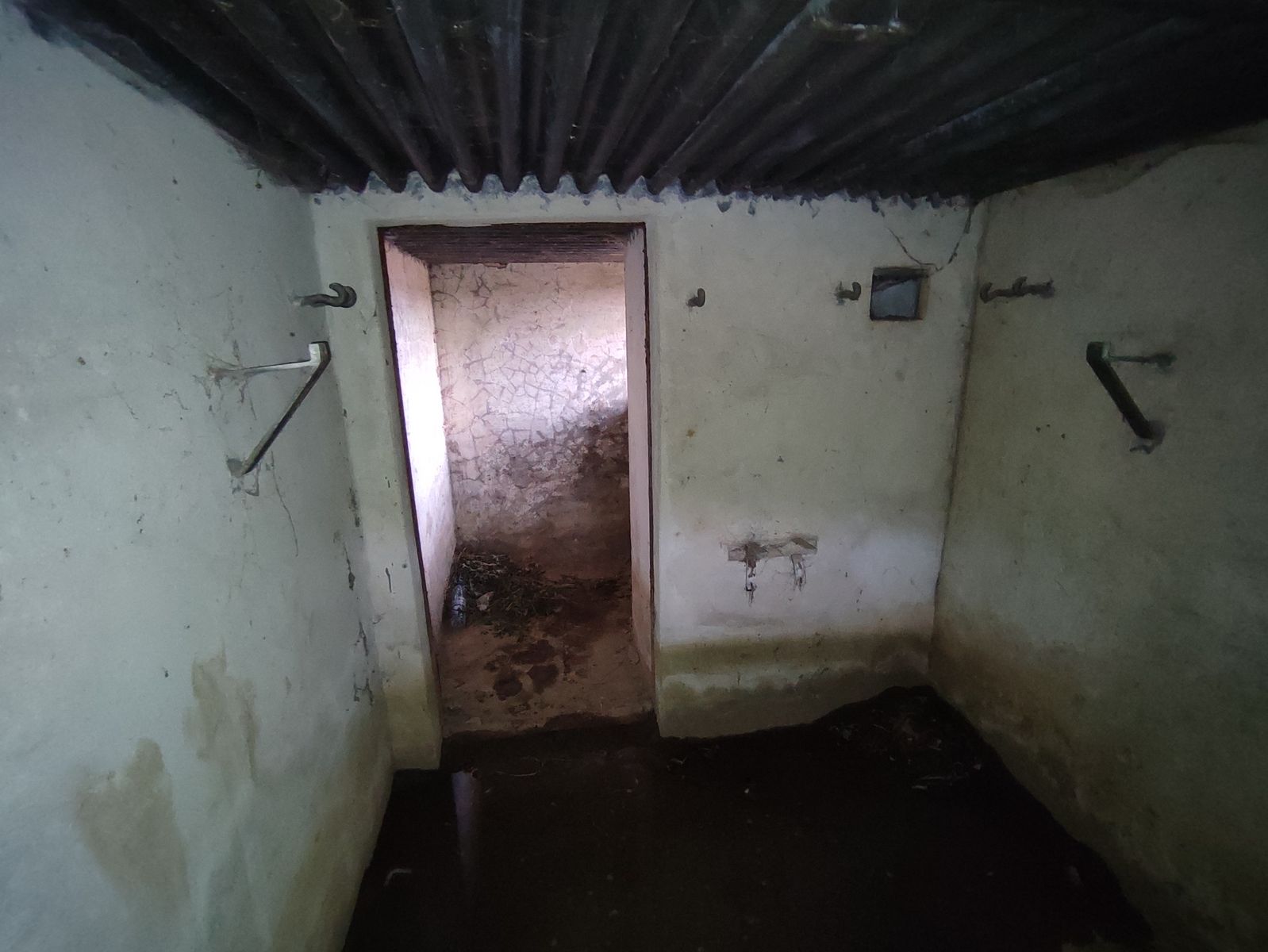

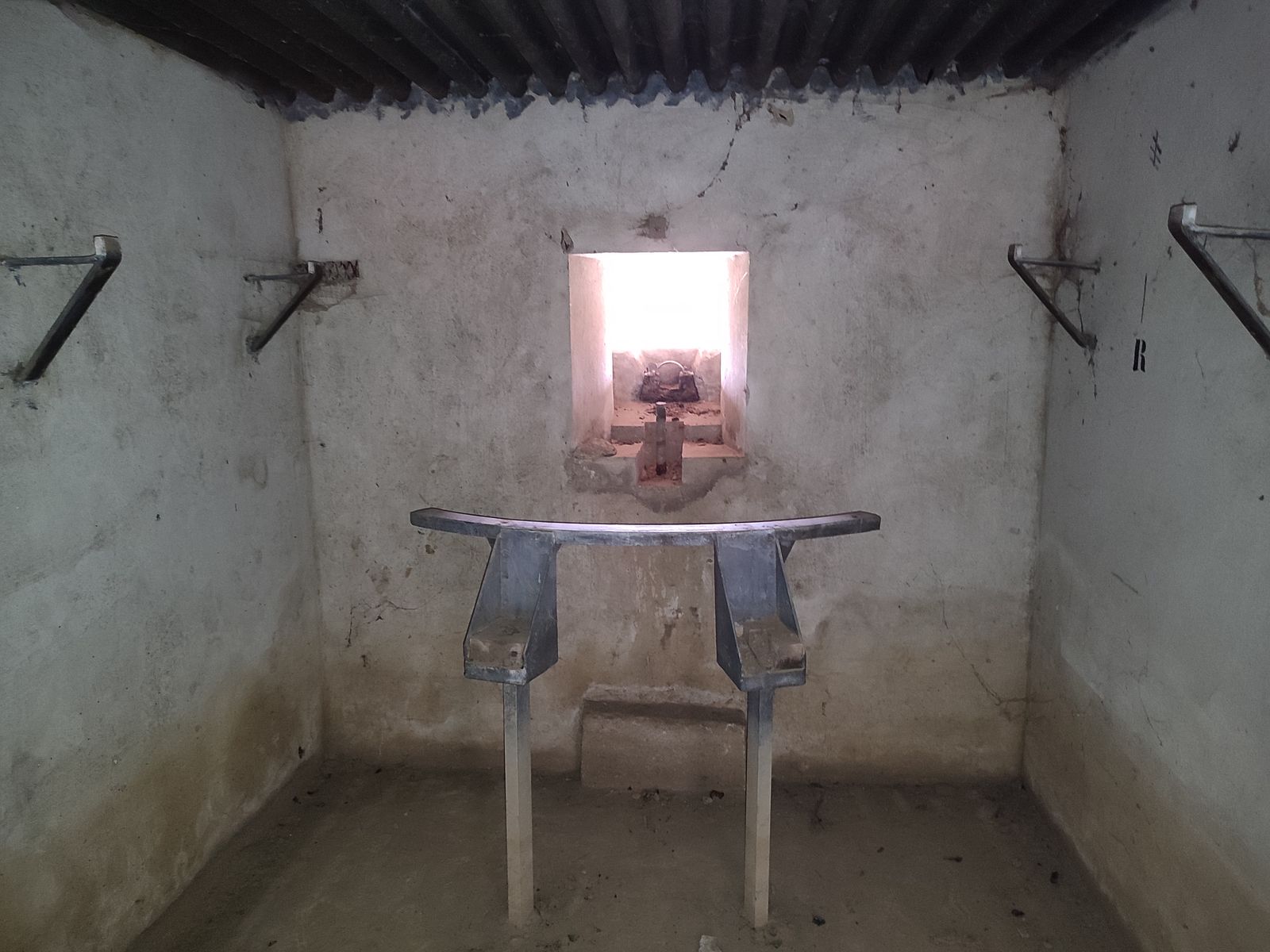

Fot. 04. Izba bojowa schronu Mu 19, wyraźnie widać strzelnicę wraz z elementem lawety w postaci zabetonowanych profili stalowych stanowiących podstawę dla listwy oporowej wraz z segmentami dla tylnych nóg lawety podstawy polowej karabinu FM 30.	Fot. 05. Widok przez strzelnicę na wnętrze obiektu. Na ścianach znajdują się mocowania dla półek oraz haki na indywidualne oporządzenie żołnierzy. W prawym rogu izby pod stropem znajduje się zrzutnia granatów.

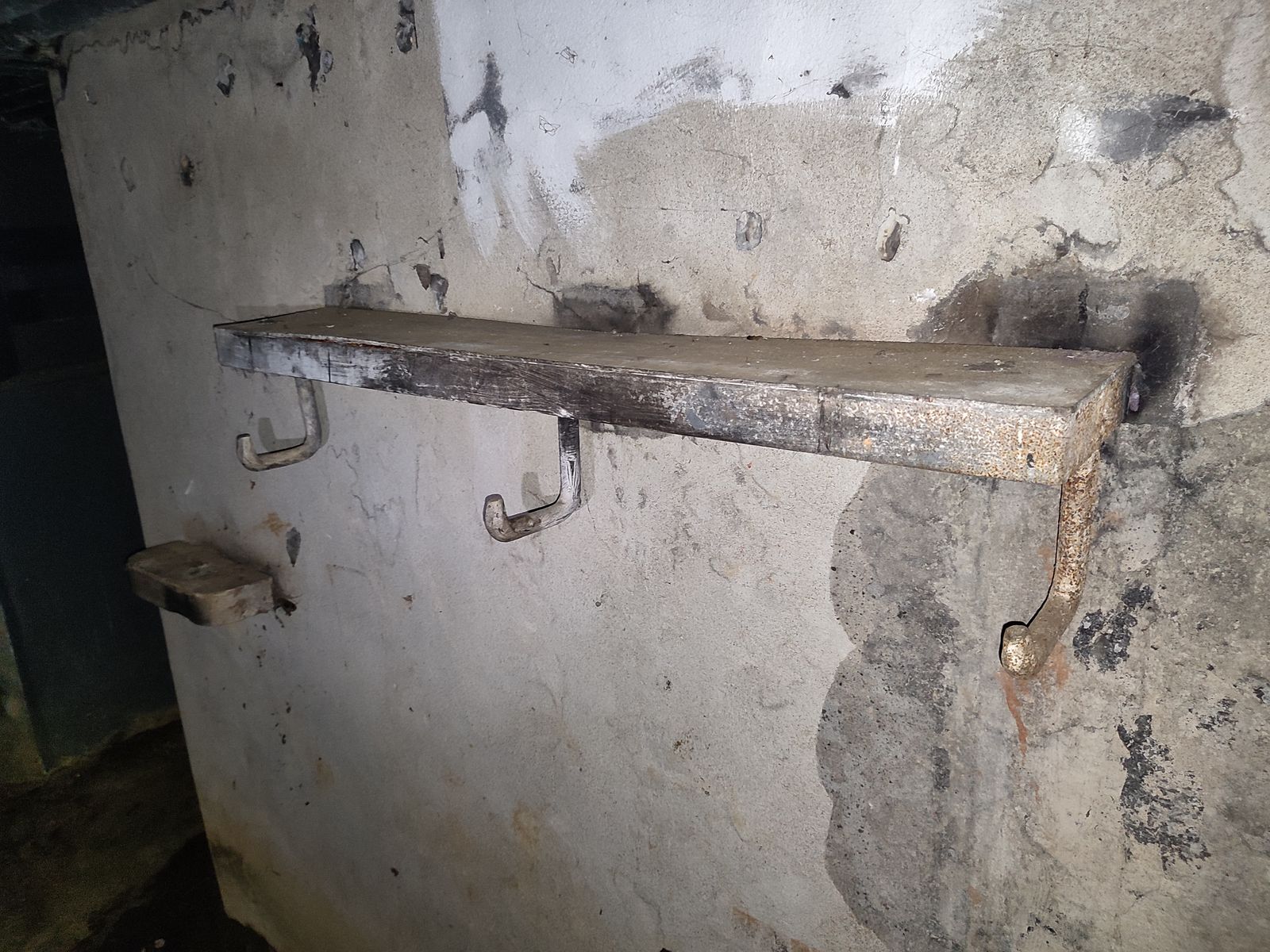

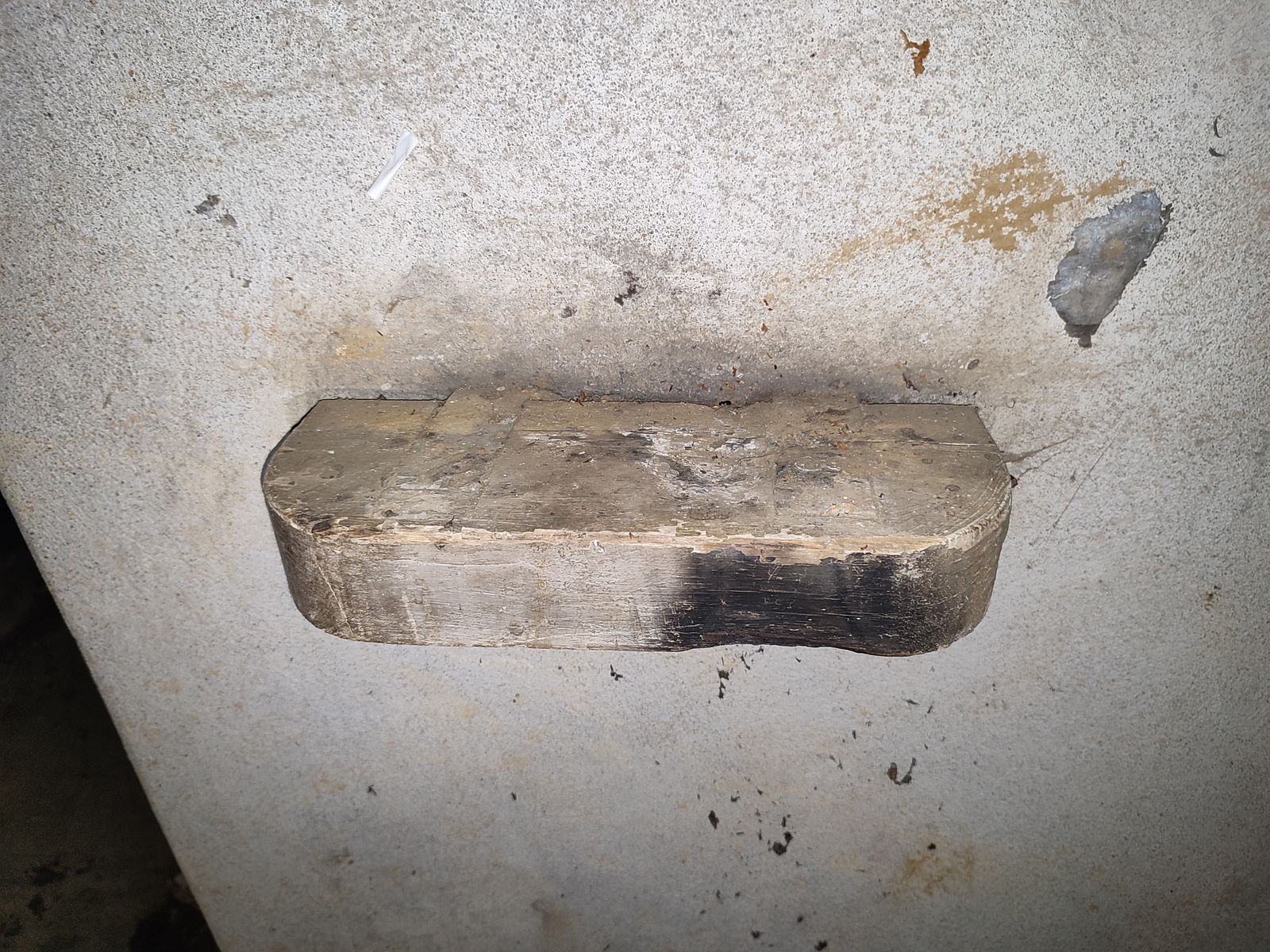

Fot. 06. Nowsze rozwiązanie półki wraz z hakami na wyposażenie z jednym mocowaniem. Rozwiązanie to zdaję się być bardziej optymalne względem poprzedniego (gdzie haki oraz półki występowały oddzielnie zajmując więcej miejsca).	Fot. 07. Stolik dla ładowarki taśmy amunicyjnej dla CKM, znajdujący się na ścianie naprzeciwko strzelnicy (zdjęcie pochodzi z innego obiektu albowiem w Mu 19 stolik nie zachował się).

Wejście

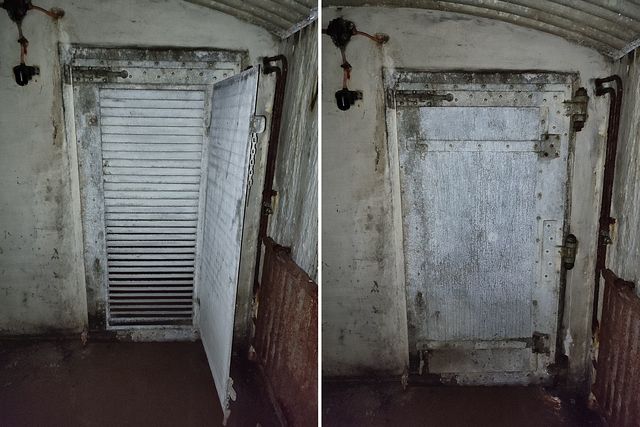

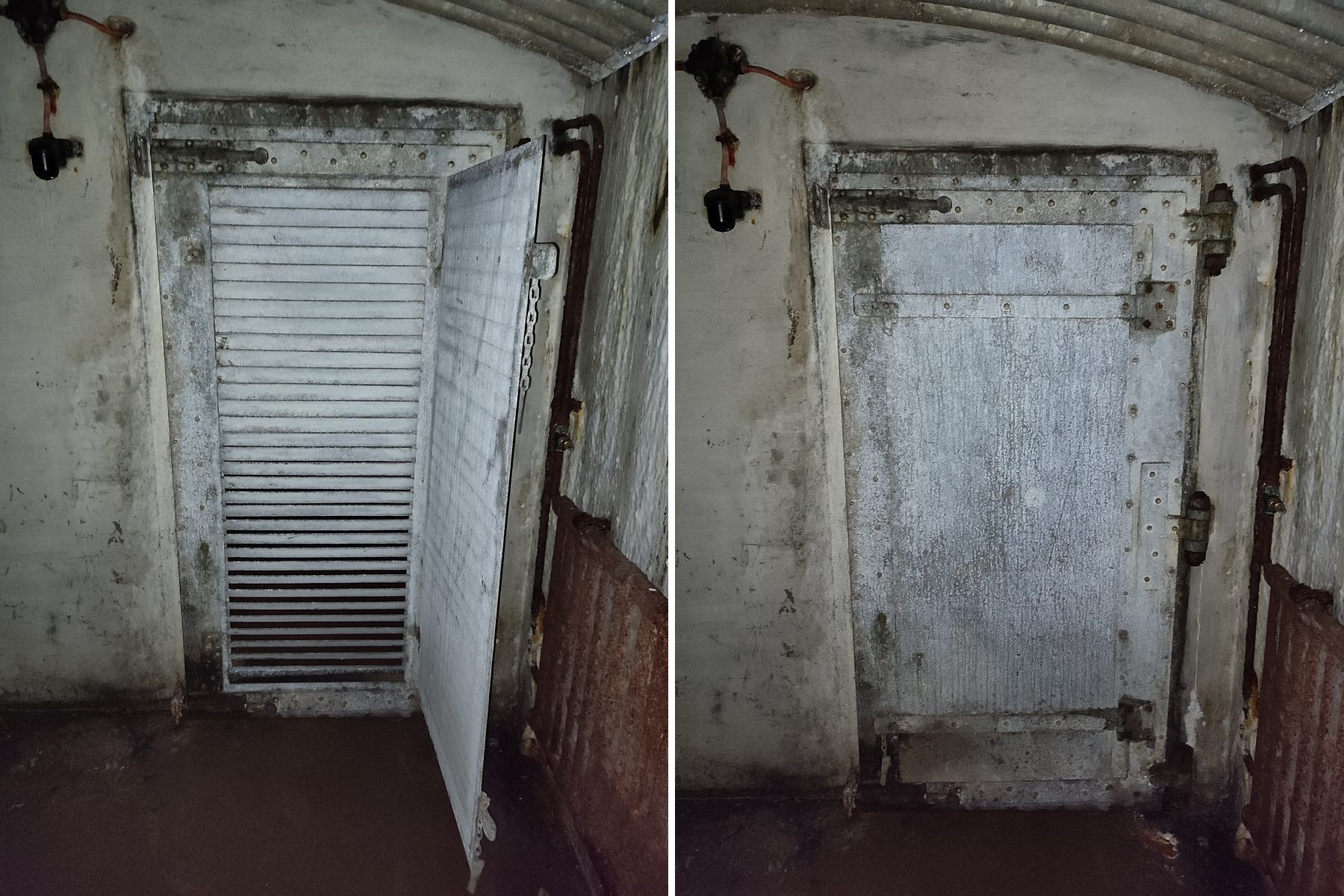

Wejście z zewnątrz chronione było zrzutnią granatów. Prowadziło przez załamany korytarz w krztałcie litery „L”. Chronione było przez drzwi kratowe o wymiarach 90 x 1,82 cm. Krata składała się z 7 prętów osadzonych w spawanej ramie. Dodatkowo wzmocniona została trzema kątownikami poprowadzonymi w poprzek oraz dwoma idącymi pod kątem. Zamknięcie stanowiła kłódka. Krata otwierała się do wewnątrz. Pod kątem 90 stopni za załamaniem ściany, umieszczono drzwi pancerne. Drzwi miały konstrukcję ramową gdzie wewnętrzną przestrzeń wypełniały umieszczone pod kątem lamele. Taka konstrukcja sprzyjać miała wentylacji. Za listwami znajdowała się płyta która umożliwiała całkowite zamknięcie drzwi. Po wewnętrznej stronie drzwi znajdują się zasuwy umożliwiające zamknięcie drzwi przed wtargnięciem. Po prawej stronie (patrząc od wewnątrz) znajdowała się zamykana strzelnica. Takie rozwiązanie pozwalało zaoszczędzić na projektowaniu wewnętrznej strzelnicy obrony wejścia.

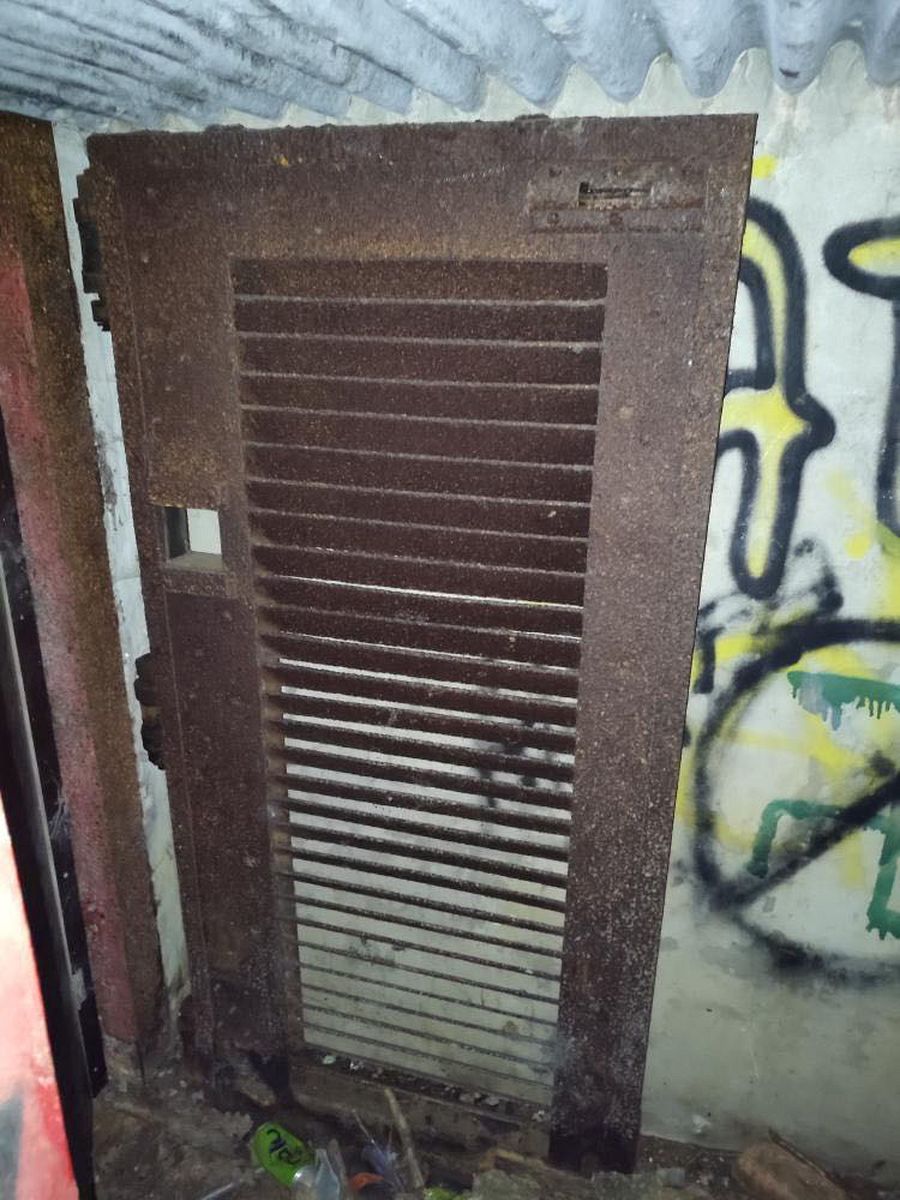

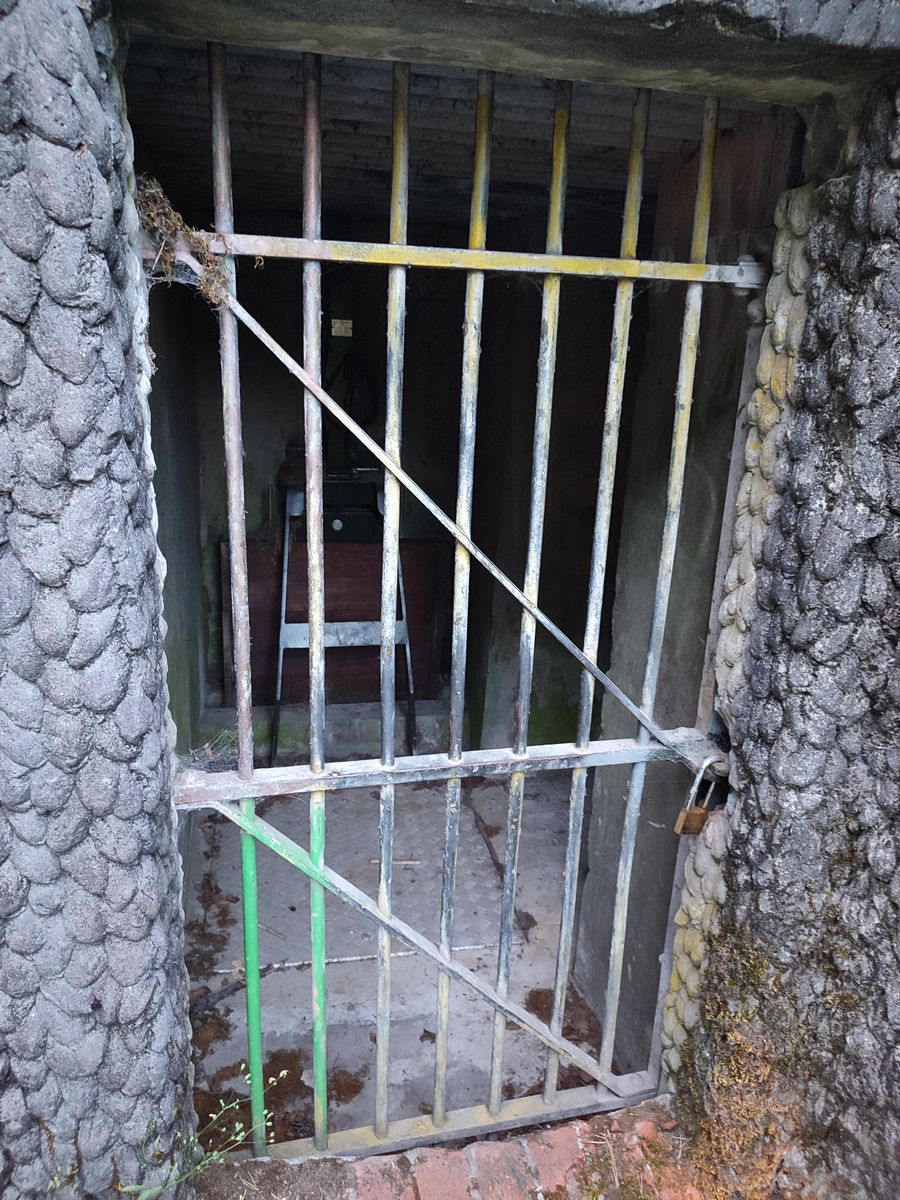

Fot. 10. Wewnętrzne drzwi pancerne jednego ze schronów na przedpolu Antwerpii, mimo słabego stanu zachowania reprezentują one typ ze znajdującą się w ramie strzelnicą.	Fot. 11. Drzwi kratowe schronu Sluisbunker A20 na przedpolu Antwerpii - identyczne znajdowały się w obiekcie Mu 19.

Izba bojowa

Izba bojowa miała kształt prostokąta 2,20 m na 2,40 m. Wysokość wynosiła 1,85 m. Po obydwu jej stronach umieszczono półki długości 1,75 m i szerokości 17 cm na metalowych wspornikach. Półki przeznaczone były na całe potrzebne wyposażenie – warto w tym miejscu nadmienić co na owe wyposażenie miało się składać. Wyposażenie ocenić można na raczej skromne: ławka dla strzelca, worki z piaskiem, rakiety oświetleniowe, lampa z zapasem 10 litrów nafty, zapas wody, zapas filtrów do masek przeciwgazowych. Dodatkowo na ścianach rozmieszczono 6 haków na indywidualne oporządzanie. Na tylnej ścianie umieszczona została, chroniąca wejście, zrzutnia granatów. W tylnej ścianie przy ziemi wykonane zostało wejście kablowe. Naprzeciwko strzelnicy umieszczono stolik przeznaczony na ładownik taśmy amunicyjnej. Na stropie umieszczony został hak do powieszenia lampy oświetlającej wnętrze schronu. Zapas amunicji wynosił 4000 naboi bezpośrednio na taśmie oraz 2000 w zapasie, 2 skrzynki z 12 granatami do obrony pól martwych (dane dotyczą jednak schronu uzbrojonego w karabin Maxim 1908 bez możliwości użycia karabinu FM 30). Na pełne obsadzenie obiektu przewidywano 5 żołnierzy.

Strzelnica

Strzelnica pozwalała teoretycznie na prowadzenie ognia w zakresie poziomym 40 stopni – faktycznie jednak wartość ta mogła się różnić w zależności od użytej broni. Co odróżniało strzelnice belgijskich schronów od konstrukcji zagranicznych to nietypowe stopniowanie antyrykoszetowe. Stopniowanie nie zostało umieszczone pod kątem prostym względem lica ściany, ale dodatkowo pod kątem do wewnątrz – co zapewniając lepszą ochronę, niestety bardzo ograniczając sektor ognia. Na czas pokoju strzelnica przykrywana była płytą 96 cm x 32,5 cm. Płyta miała maskować otwór strzelniczy i tym samym utrudnić rozpoznanie kierunków ogni. Konstrukcja płyty była jednak na tyle wytrzymała, iż dodatkowo zapewnić mogła ochronę przed bronią małokalibrową. Na czas walki uchylną płytę należało wypchnąć, tym samym umożliwiając obserwację bądź prowadzenie ognia, ponowne zabezpieczenie strzelnicy umożliwiały łańcuchy którymi należało wciągnąć płytę na jej pierwotne ustawienie. Strzelanie odbywać miało się z lawety fortecznej typu Charome. W osi obrotowej strzelnicy umieszczony został stalowy trzpień na którym opierał się przód podstawy pod CKM. Tył broni oparty został na listwie oporowej opartej na dwóch ceownikach. Sam karabin opierał się na stalowej płycie umieszczonej poziomo. Głównym uzbrojeniem miał być Ciężki Karabin Maszynowy Maxim M 1908. W tym jednak przypadku użyty mógł być również karabin FM 30 produkowany również w Polsce jako Browning wz. 28. W przypadku umieszczenia w strzelnicy, ogień prowadzony był z trójnożnej podstawy polowej. Na dwie tylne nogi umieszczono dwa stalowe segmenty (z drewnianym wyżłobionym blokiem) przymocowane bezpośrednio do listwy oporowej. W strzelnicy (za trzpieniem patrząc od wewnątrz) umieszczono drewniany zamykany blok unieruchamiający przednią nogę. Całe wyposażenie pozwalało na skuteczne użycie obydwu broni. Na ścianie po prawej stronie umieszczony został znak celowniczy w postaci litery „R” z pionową strzałką. Względem tego znaku należało zgrać karabin co pozwalało na użycie rozpisanego dla każdego schronu wykazu stopniowego i odległościowego dla poszczególnych celów (ogień prowadzony miał być w kierunku południowo-wschodnim).

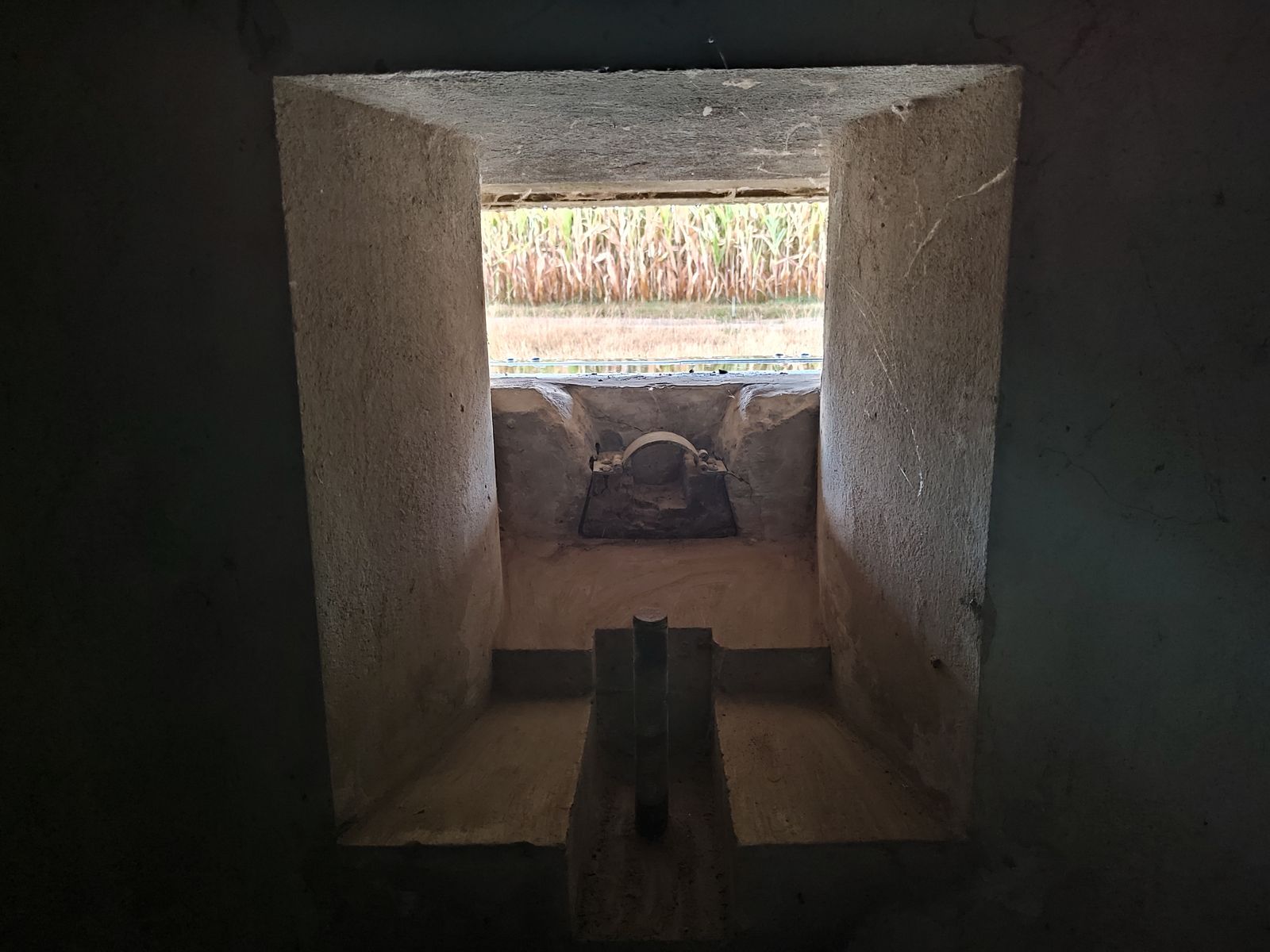

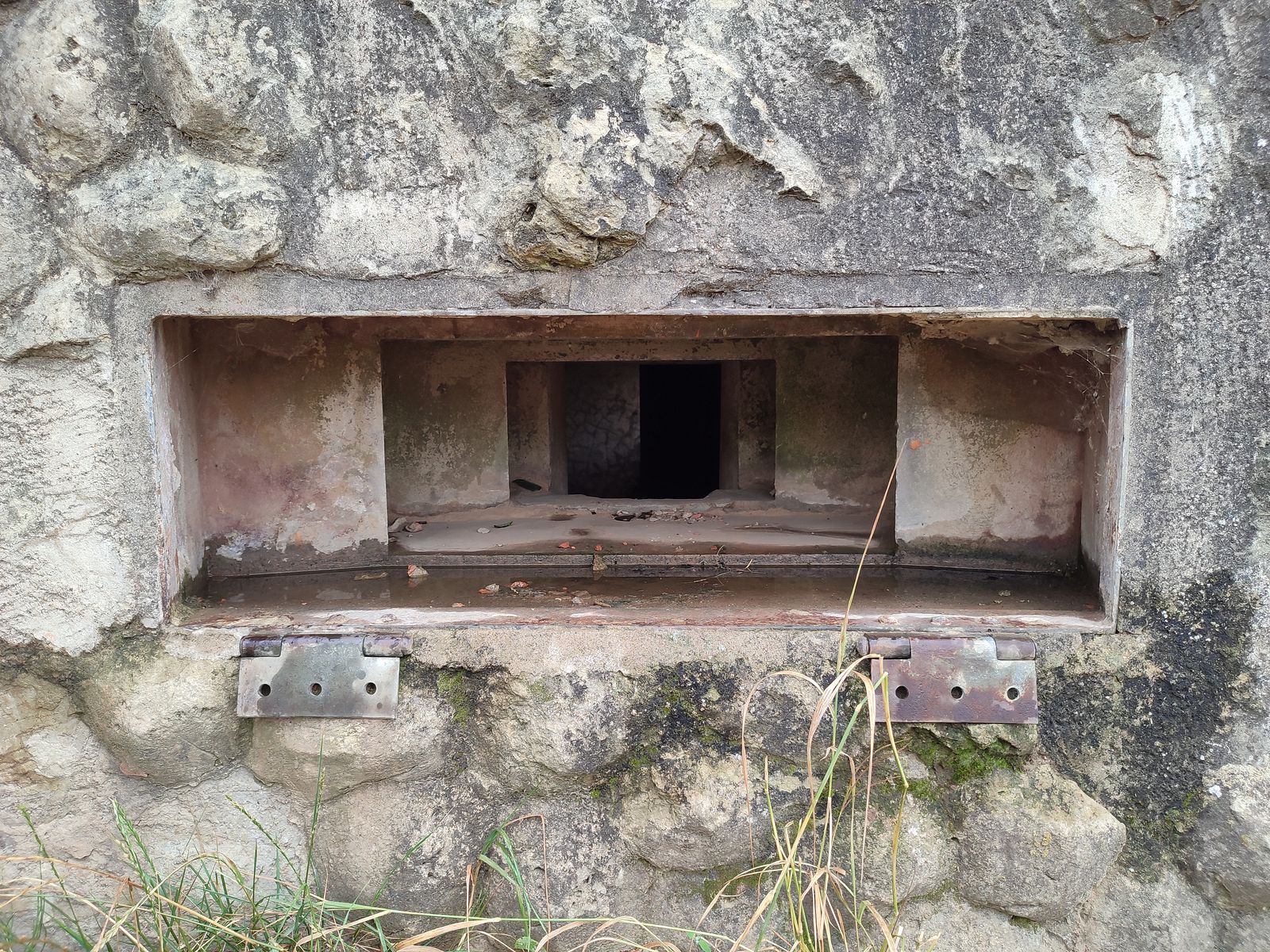

Fot. 12. Widok na strzelnicę. U dołu widoczne są zawiasy od współcześnie już nieistniejącej płyty. Warto zwrócić uwagę na zachowane fragmenty farbomaskowania.	Fot. 13. Widok od wewnątrz na strzelnicę, wyraźnie widać czop dla lawety typu Charome, oraz drewniany zamykany segment dla stabilizacji przedniej nogi trójnożnej podstawy polowej dla karabinu FM 30.

Maskowanie

Schron pokryty został maskowaniem (tynkiem cementowym) typu Tyrolien Mamelonné. Kamuflaż rozbijał bryłę schronu – wyglądem przypominając stos ułożony z dużych kamieni polnych. Dodatkowo nakładano farbomaskowanie w kolorze otoczenia, w tym przypadku schron został pomalowany jasnozielonym podkładem, na który nałożono ciemniejsze zielone i brązowe plamy.

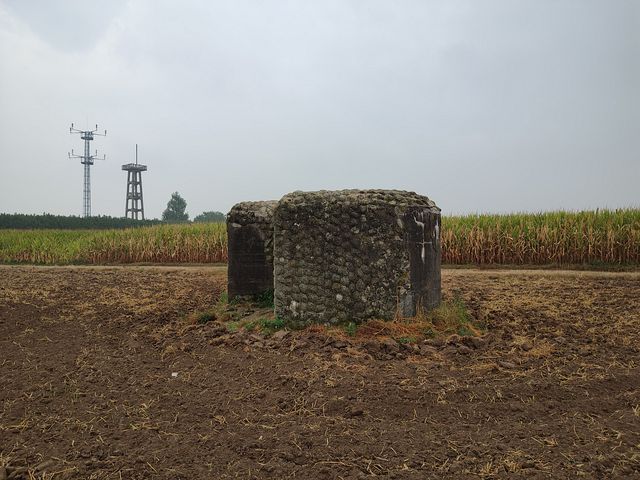

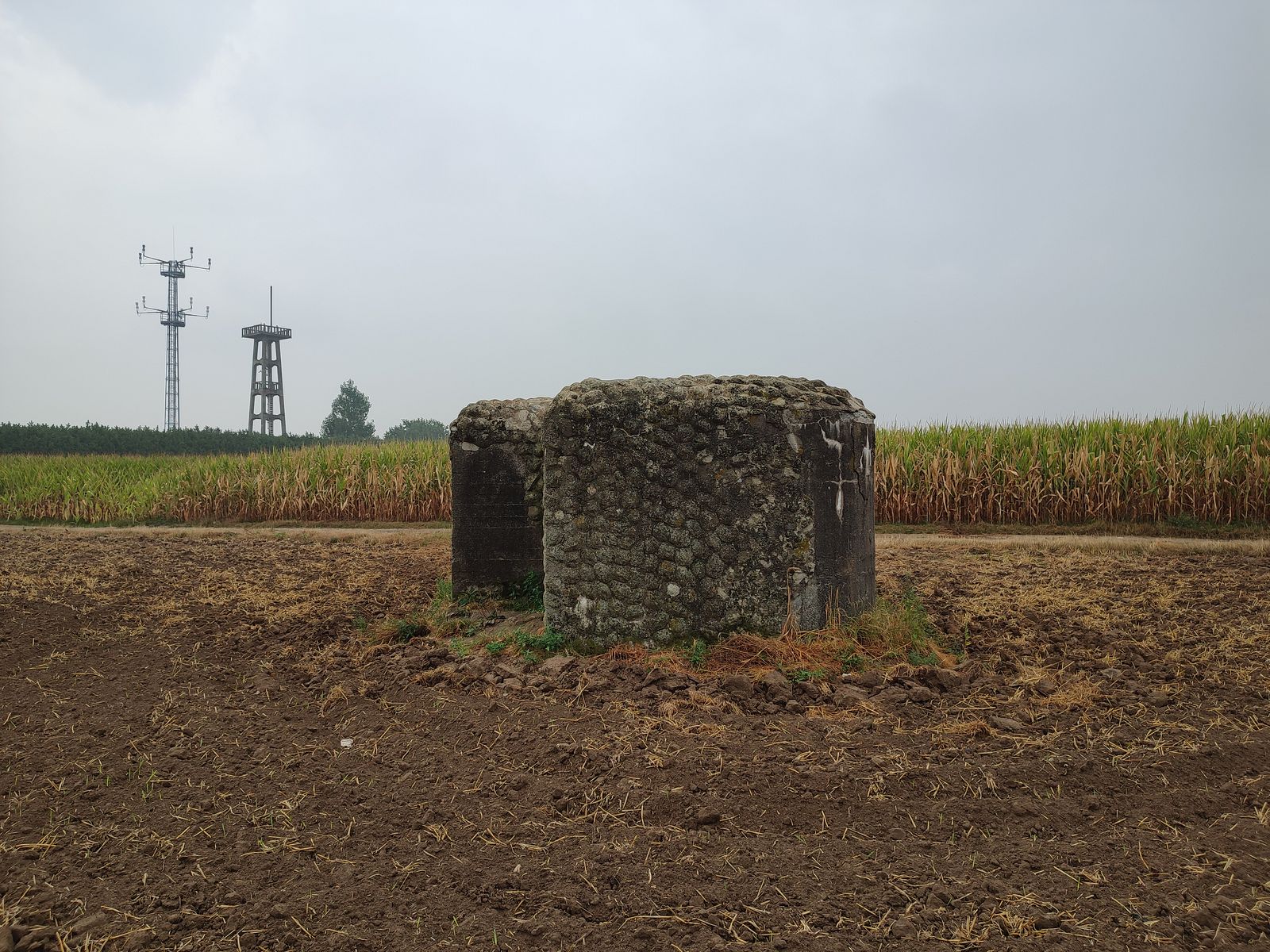

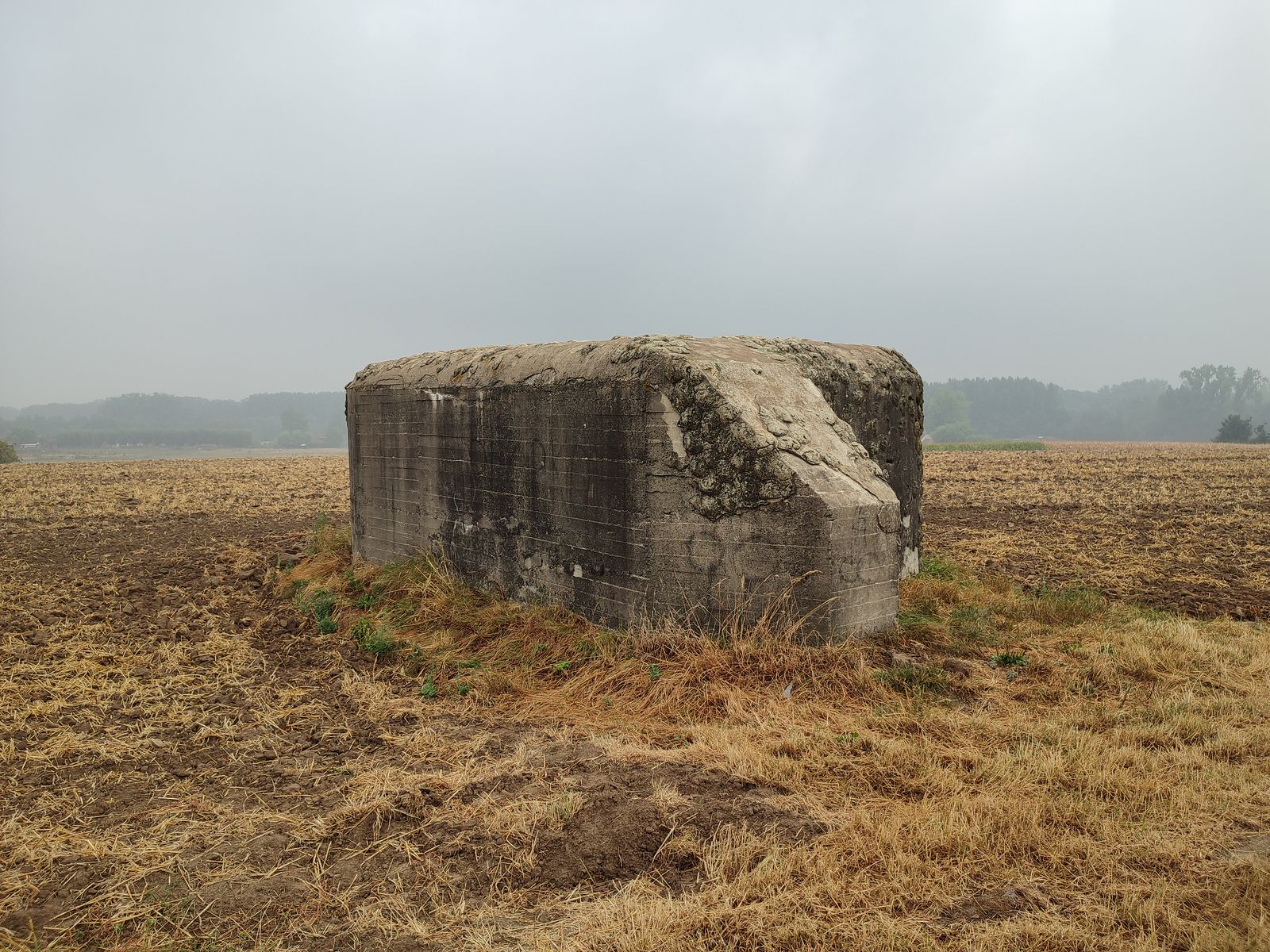

Fot. 14. Widok od czoła z ukosa na orylon. Wyraźnie widoczne maskowanie wykonane z betonowego tynku. Warto zaznaczyć że maskowano również ścianę czołową co spowodowane było brakiem stosowania nasypów ochronno-maskujących.	Fot. 15. Ściana boczna schronu Mu 19 z dobrze zachowanym tynkiem maskującym typu Tyrolien Mamelonné pozbawiona już jednak współcześnie stosownego farbomaskowania.

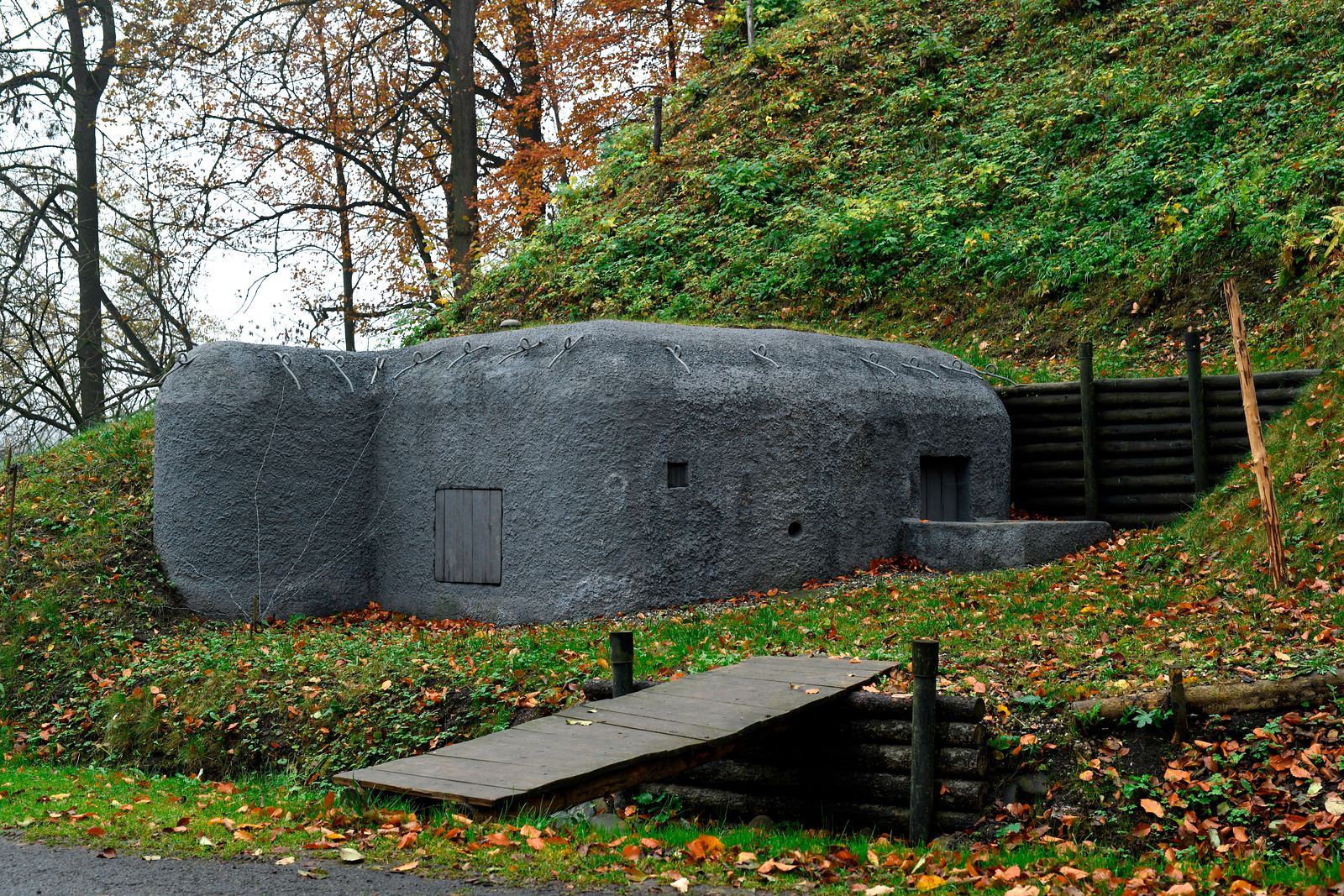

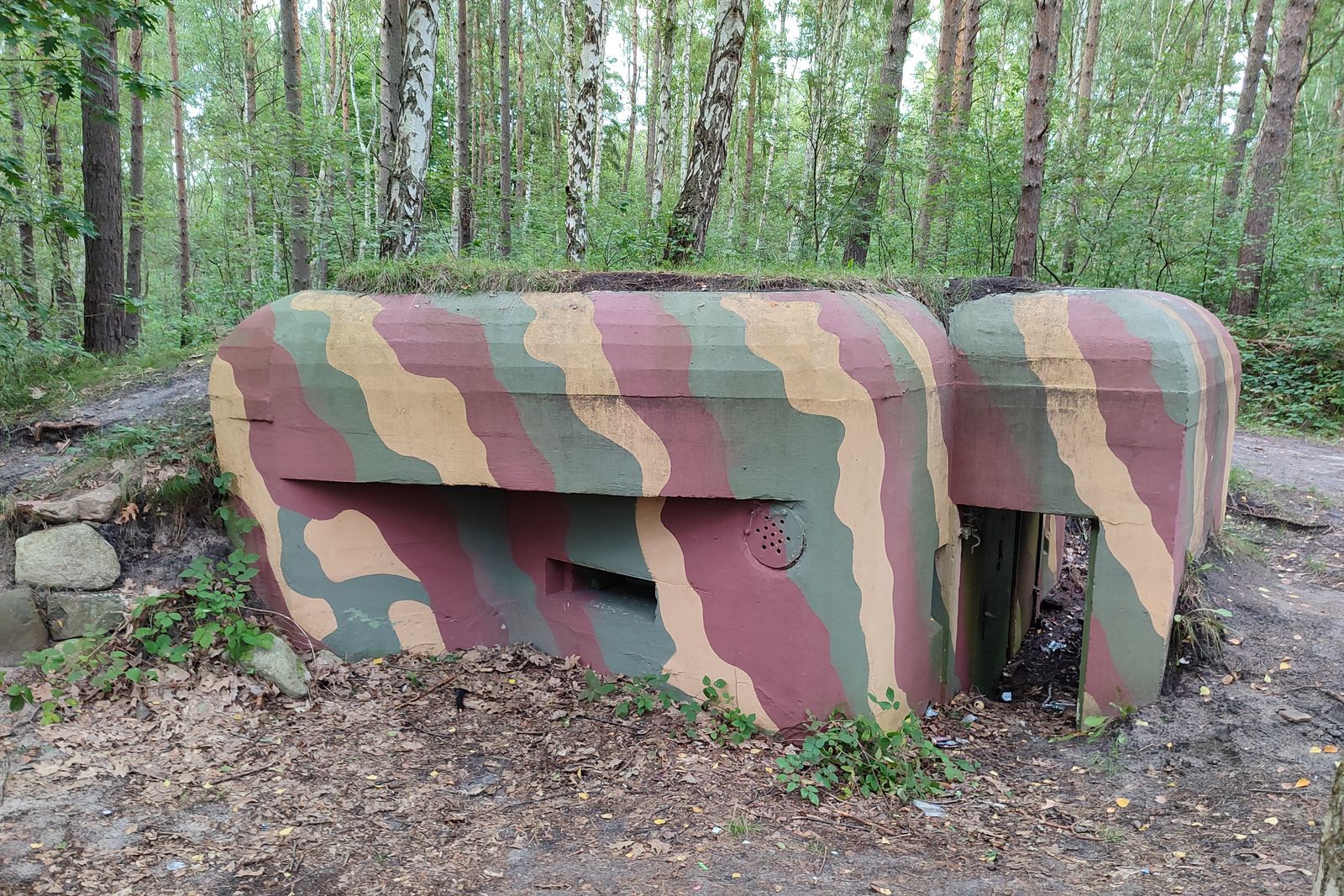

Fot. 16. Polski jednostronny schron bojowy drugiej linii punktu oporu Jastarnia. Obiekt poprzez wybudowanie w kategorii „wzmocnionej” reprezentował bardzo zbliżony poziom do obiektu belgijskiego.	Fot. 17. Czechosłowacki lekki jednostronny schron bojowy nowego typu (XIX/425/D2) zwany popularnie „řopíkem”. Czechosłowacki obiekt górował w każdym aspekcie, ustępując jednak stopniem odporności (nawet dla kategorii zesílený/wzmocniony).

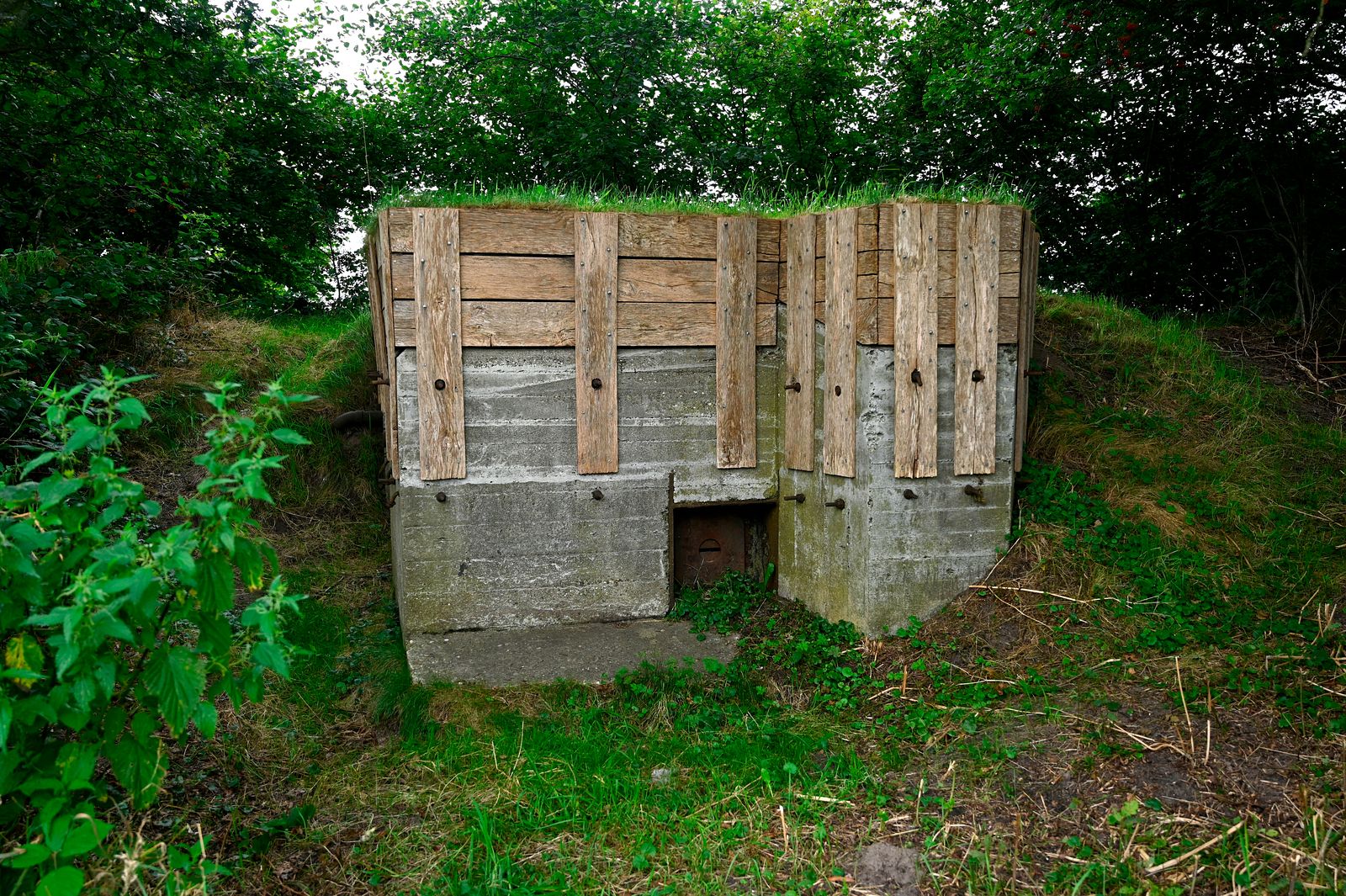

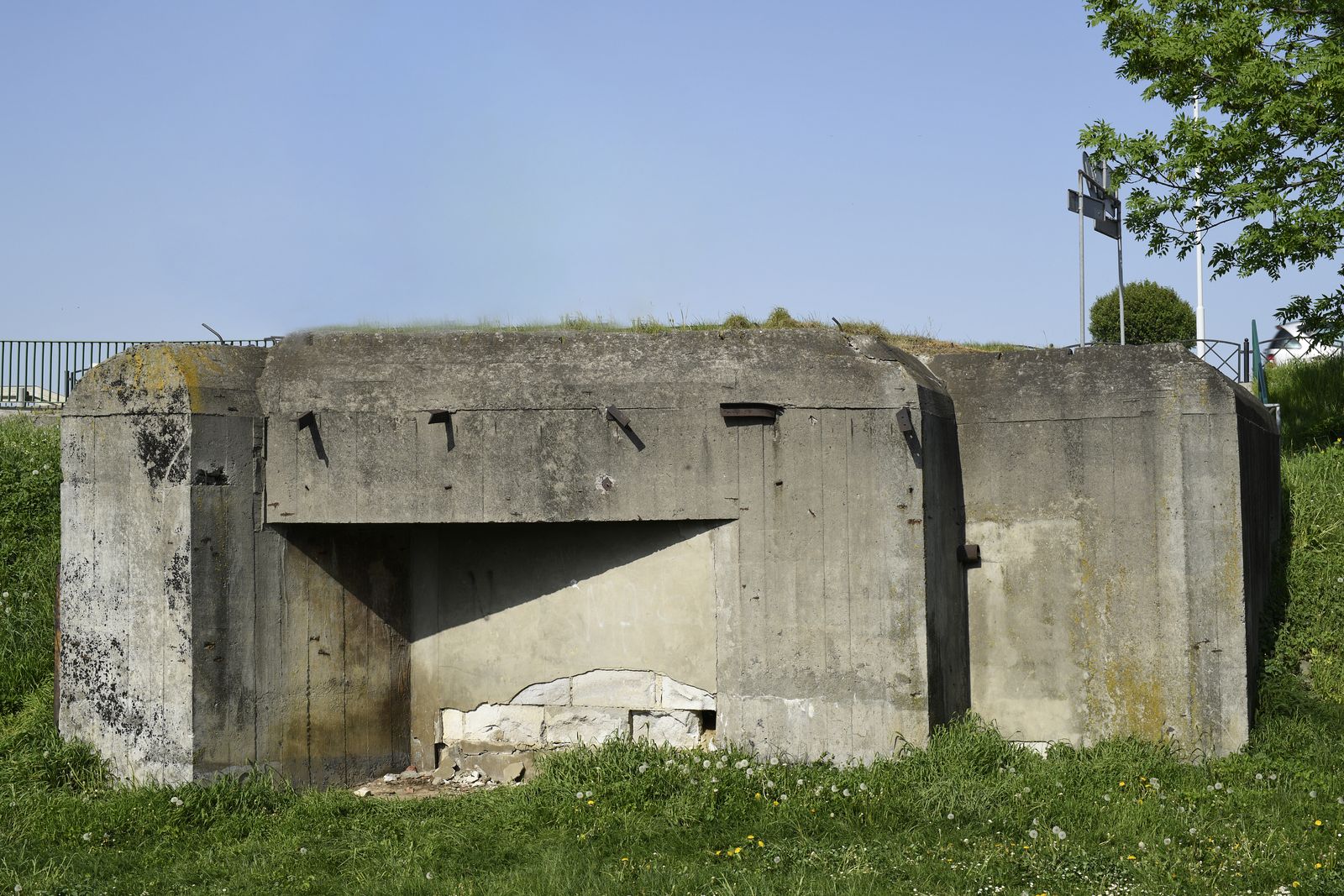

Fot. 18. Holenderski schron bojowy typu B-Kazemat na Grebbelinie. Obiekt ustępujący odpornością oraz obroną bezpośrednią swemu belgijskiemu odpowiednikowi, zapewniający jednak hermetyczność.	Fot. 19. Radziecki schron bojowy do ognia bocznego (PPK(m)) znajdujący się przy moście w Przemyślu. Radziecki schron zapewniał przede wszystkim lepsze warunki prowadzenia ognia oraz obserwacji (po ukończeniu co jednak nie miało miejsca), pozbawiony jednak możliwości obrony bezpośredniej.

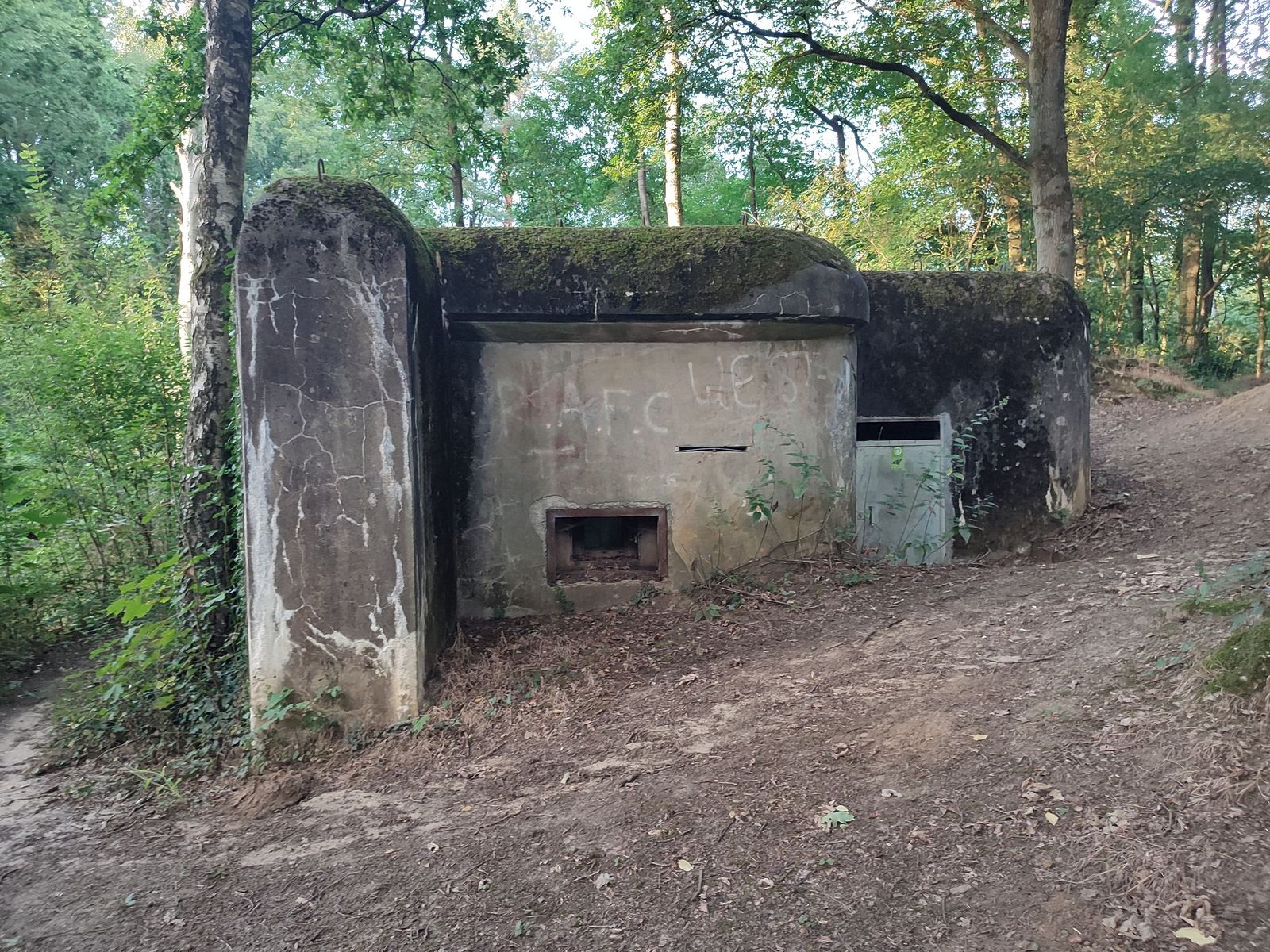

Fot. 20. Widoczny na zdjęciu Abri Mi. Double (Schans Schilde) jest schronem późniejszej generacji względem obiektu Mu 19, tym samym naprawiono część poprzednich wad - dodano szczelinę obserwacyjną czym znacznie poprawiono warunki obserwacji i prowadzenia ognia oraz wykonano okap ochronny.

Podsumowanie

Schronom punktu oporu Muntekouter nie było dane sprawdzić się w walce, Niemcy obeszli jeden z dwóch największych punktów oporu. Starcia na terenie Przedmościa Gandawskiego również nie mogą być w pełni miarodajne: schrony obsadzane były przez zmęczone cofające się jednostki zwykłej piechoty, często poniżej pożądanego stanu osobowego wraz z dostępnym uzbrojeniem (o regulaminowym wyposażeniu można było pomarzyć). Dodatkowym problemem był brak ukończenia pozycji (z powodu strachu przed spadkiem poparcia społecznego, lokalne władze utrudniały budowę przeszkód drutowych), pozostawione nieskoszone pola, oraz brak należytej koordynacji między poszczególnymi schronami (co spowodowane było improwizowanym zajęciem pozycji). Obrona przebiegała więc różnie, częstym przypadkiem było zdobycie przez Niemców opuszczonego obiektu, odbijanego jednak w trakcie kontrataku, doskonałe okazało się również maskowanie (szczególnie upodabniające schrony do lokalnych budynków gospodarczych), obiekty okazały się również stosunkowo odporne na rażenie ogniem płaskotorowym armat 88 mm. Jeśli chodzi zaś o samą konstrukcję schronów, należy ją uznać za poprawną. Obiekty cechowały się bardzo wysoką odpornością (szczególnie jak na schrony lekkie), rozbudowaną obroną wejścia oraz doskonałym maskowaniem. Niestety nie ustrzeżono się błędów – schrony pozbawione były wentylatorów mających za zadanie usuwanie gazów prochowych wytworzonych w trakcie prowadzenia intensywnego ognia, strzelnice formowane w betonie stanowiły słabą ochronę (szczególnie jeśli chodzi o ostrzał armat 37 mm), posadownienie na grząskim gruncie często prowadziło do osuwania się obiektów wraz z zaleganiem wewnątrz wód gruntowych. W porównaniu z analogicznym obiektem polskim (jakim będzie żelbetonowy schron polowy), znaczącą przewagą belgijskiego obiektu będzie ochrona wejścia (zarówno przed ogniem artylerii jak i oddziaływaniem wrogiej grupy szturmowej) oraz lepsze warunki prowadzenia ognia, przy podobnej jednak odporności oraz znacznie wyższej cenie. Jeśli chodzi o fortyfikacje czechosłowackie, analogicznym obiektem będzie w tym przypadku Obiekt LO vz. 37 D2 (z). W tym przypadku obiekt czechosłowacki od swojego belgijskiego odpowiednika lepszy jest właściwie pod każdym względem (jedynie odporność zdaje się przeważać na korzyść belgijskiego obiektu – szczególnie jeśli chodzi o ścianę ze strzelnicą przy gorszym jednak zabezpieczeniu samej strzelnicy). Warto jednak pamiętać, iż w trakcie kiedy wznoszono obiekty na przedpolu Gandawy, w Czechosłowacji powstawały obiekty LO vz. 36 przeznaczone do ognia czołowego, ustępujące fortyfikacji belgijskiej. Odpowiednikiem wśród fortyfikacji holenderskiej byłby schron B-Kazemat, zapewniający gorszą ochronę przed ostrzałem, będąc jednak wyposażony w system filtrowentylacji. Analogiczne konstrukcje oraz porównania można mnożyć, przedstawione jednak zestawienie pozwala na ogólne umiejscowienie walorów konstrukcyjnych omawianego schronu pośród podobnych zagranicznych rozwiązań. Warto zauważyć, iż Belgijski schron zostałby znacznie poprawiony poprzez instalację pancerza chroniącego strzelnicę, montaż wentylatora, zapewnienie lepszej możliwości obserwacji (co zresztą zostanie zrealizowane w kolejnej generacji Belgijskich schronów bojowych), wykonanie nasypu chroniącego obiekt od czoła oraz zapewnienie mechanicznej wentylacji (najlepiej zapewnienie również możliwości gazoszczelności). Co jednak należy oddać belgijskim fortyfikatorom, to niejako pionierskie wykonanie nowoczesnego obiektu fortyfikacyjnego, już w 1936 roku (jak omówiony w niniejszym opracowaniu obiekt Mu 19) utrzymującego się w czołówce podobnych konstrukcji międzywojennej Europy.

Szczególne podziękowania kieruję do Pana Luc Van de Sijpe bez którego pomocy oraz znakomitej strony internetowej powstanie owego artykułu nie byłoby możliwe.

Bibliografia

• Jurga, R. M., Kędzierski, S., Kaufmann, J. E. (2013). Twierdza Europa: europejskie fortyfikacje drugiej wojny światowej. Polska: Dom Wydawniczy Rebis.
• Vondrovský, I., Gregar, O. (2015) Evropská opevnění dvacátého století. Pevnosti: Tom 34. Dvůr Králové nad Labem: FORTprint
• Vladimír Kupka , I., Gregar, O. (1997) Belgická opevnění z let 1930-1940: Tom 10. Dvůr Králové nad Labem: FORTprint
• http://www.bunkergordel.be/
